从经过大电流的电线上，依照必定的比例感应出小电流供检测运用，也可以为继电?；?span>和自动设备供给电源。
电流互感器的举例说明：
比方说现在有一条十分粗的电缆，它的电流十分大。假如想要测它的电流，就需求把电缆断开，而且把电流表串联在这个电路中。由于它十分粗，电流十分大，需求标准很大的电流表。但是理论上是没有那么大的电流表，由于电流外表的标准都5A以下。那怎样办呢？这时分就需求借助电流互感器了。
先选择适宜的电流互感器，然后把电缆穿过电流互感器。这时电流互感器就会从电缆上感应出电流，感应出来的电流大小刚好减少了必定的倍数。把感应出来的电流送给外表检测，再把检测出来的效果乘以必定的倍数就可以得到真实效果。
例如，现在需求要测一条电缆的电流大小。首要 把一条电缆穿过500/5的电流互感器（500/5理论上就是100倍），然后把电流互感器接上电流表，电流表测得效果为4A。由此可以计算出电缆真实电流为4*100=400A。

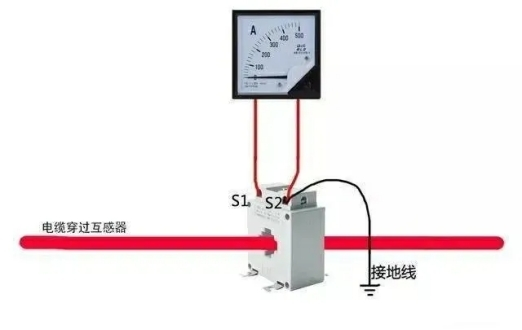

接线如图：
有些朋友或许说用钳表也可以抵达这个目的，理论上钳表内部就有一个电流互感器，原理类似。
运用：
1）电流互感器的接线应遵循串联绳尺：即一次绕阻应与被测电路串联，而二次绕阻则与悉数外表负载串联。
2）按被测电流大小，选择适宜的改动，否则过错将增大。一同，二次侧一端必需接地，以防绝缘一旦损坏时，一次侧高压窜入二次低压侧，构成人身和设备事端。
3）二次侧绝对不容许开路，因一旦开路，一次侧电流I1悉数成为磁化电流，惹起φm和E2骤增，构成死心过度饱满磁化，发热严峻致使烧毁线圈；一同，磁路过度饱满磁化后，使过错增大。电流互感器在正常作业时，二次侧近似于短路，若遽然使其开路，则励磁电动势由数值很小的值骤变为很大的值，铁芯中的磁通出现严峻饱满的平顶波，因此二次侧绕组将在磁经过零时感应出很高的尖顶波，其值可抵达数千致使上万伏，危机作业人员的安全及外表的绝缘功用。
其他，二次侧开路使E2达几百伏，一旦触及构成触电事端。因此，电流互感器二次侧都备有短路开关，避免一次侧开路。如图l中K0，在运用过程中，二次侧一旦开路应立即撤掉电路负载，然后，再泊车处置。悉数处置好前方可再用。
4）为了满意检测外表、继电保护、断路器失灵判别和缺陷录波等设备的需求，在发电机、变压器、出线、母线分段断路器、母联断路器、旁路断路器等回路中均设具有2～8个二次绕阻的电流互感器。关于大电流接地系统，一般按三相配备；关于小电流接地系统，依详细恳求按二相或三相配备
5）关于?；?span>用电流互感器的装设地址应按尽量消弭主保护设备的不?；?span>区来设置。例如：若有两组电流互感器，且方位容许时，应设在断路器两头，使断路器处于穿插?；?span>规划之中
6)为了避免支柱式电流互感器套管闪络构成母线缺陷，电流互感器一般安排在断路器的出线或变压器侧
7)为了减轻发电机内部缺陷时的危害，用于自动调度励磁设备的电流互感器应安排在发电机定子绕组的出线侧。为了便于分析和在发电机并入系统前发现内部缺陷，用于检测外表的电流互感器宜装在发电机中性点侧。
原理：
在供电用电的线路中电流电压大大小微相差悬殊从几安到几万安都有。为便于二次外表检测需求转换为比较一同的电流，其他线路上的电压都比较高如直接检测是十分风险的。电流互感器就起到变流和电气阻隔效果。较早前，显现外表大部分是指针式的电流电压表，所以电流互感器的二次电流大多数是安培级的（如5A等）。
电流互感器一次绕组电流I1与二次绕组I2的电流比，叫理论电流比K。电流互感器在额定作业电流下作业时的电流比叫电流互感器额定电流比，用Kn标明。
Kn=I1n/I2n
一、电流互感器有哪些常见缺陷？怎样判别处置？对其间断正常巡视检查时应检查哪些项目。
A，电流互感器常见的缺陷有：
1，电流互感器二次侧开路
2，电流互感器作业时过热
3，电流互感器内部冒烟或宣告臭味
4，电流互感器线圈螺丝松动，匝间或层间短路
5，电流互感器内部放电，声响失?；蛞哂胪饪羌洳诺缁鸹?/span>
6，充油式电流互感器漏油严峻或油面过低
B，一般，应根据出现的失常现象来间断判别处置。例如，用试温蜡片检查发热状况，根据响声和表计指示值来判别能否开路。一旦发现缺陷，要当即间断修补或交流。正常巡视检查的项目一般包含：
1，检查有无过热现象及失常异味
2，守时校验绝缘状况
3，检查电流表的三相指示值能否在容许规划内，能否在过负荷作业
4，瓷质部分能否清洁无缺，有无损坏和放电现象
5，充油式电流互感器的油位能否正常，有无渗漏油现象
二、电流互感器的二次侧为什么不容许开路？开路往后有什么风险？
1，一般，电流互感器的一次电流大小与二次负荷的电流大小无关。
当电流互感器正常作业时，由于二次侧阻抗很小（接近于短路状况），一次电流所产生的磁力线大部分为二次电流所补偿，总磁通密度不大，二次侧电势也不高。但当二次开路时，二次电流等于零，一次电流完好变成了激磁电流，在二次线圈中奖产生很高的电势（峰值可达几千伏，致使更高），不但或许损坏二次绝缘，而且还挟制人身安全。此外，铁芯磁通密渡过度增大，也或许构成铁芯过热而损坏。
三、电流互感器长期过负荷的危害
电流互感器一旦长期过负荷，将引起铁芯磁通密度抵达饱满，使电流互感器的过错增大，表计指示不正确，因此不易把握理论负荷或作业状况。此外，由于磁通密度增大，将使铁芯和二次线圈过热，绝缘损坏。
四、电流互感器二次侧开路的征兆及处置：
电流互感器二次侧开路时，常随同有下列现象：
1，电流表，功率表指示为零，电度表不转，并宣告嗡嗡声。
2，电流互感器自身有吱吱的放电声或其他失常声响，端子排或许烧焦。
电流互感器开路时，产生的电势凹凸与一次电流大小有关。因此，在处置电流互感器的开路缺陷时，必定要将负荷减小或使负荷为零，然后运用绝缘东西间断处置，处置时应停用相应的?；?span>设备。
